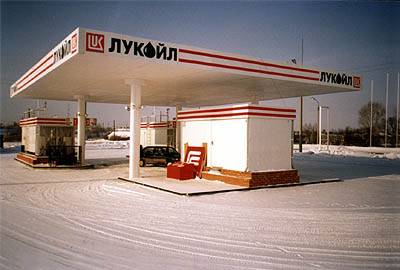

PКАЗС устанавливают на среднезагруженных магистралях городов и в сельской местности, в организациях, имеющих собственный транспортный парк. PPPPPPPPPPПримерный состав АЗС контейнерного типа:P позицииНаименованиеP1.Контейнер хранения топлива2.Блок управления3.Навес над топливораздаточными колонками - НМ-44.Топливораздаточные колонкиPБлок управления (Раздел <здания операторная-магазин>) предназначен для работы персонала и оснащается (по желанию заказчика) всем необходимым инженерным оборудованием. Разделен перегородками на функциональные помещения. Стены, перегородки, покрытия выполнены из трехслойных модульных панелей типа "Сэндвич" полной заводской готовности. Окна изготовлены из ПВХ-профиля ИУТС 656169001 с одно- или двухкамерным стеклопакетом. Контейнер хранения топлива выполнен в соответствии с НПБ111-98 'АЗС. Нормы пожарной безопасности'. Навес над топливораздаточными колонками может быть выбран по желанию заказчика из модельного ряда навесов (Раздел <навесы>).Технические характеристикиНаименованиеКАЗСКоличество блоков управления1Количество контейнеров хранения топлива2Вместимость резервуаров (двухкамерных), м32*9Количество марок одновременно хранящегося топлива4Пропускная способность в сутки500Количество заправочных колонок4Максимальное количество одновременно заправляемых транспортных средств4Габаритные размеры:блока управления, м Pконтейнера хранения топлива, мPнавеса, мPPP7,5x2,92x3,097,5x2,8x3,316,08x16,08 сетка колонн 8,0x8,0подъездная высота 4,5 мМасса:блок управления, кконтейнера хранения топлива, кгP
АЗС контейнерного типа
АЗС блочного типа "Вертикаль"PАвтозаправочная станция "Вертикаль" может быть смонтирована в самые кратчайшие сроки на базе комплекта технологического оборудования ТО НМ - 2Вх25-00 и имеет возможность расширения. PПреимущество данного вида конструкции заключается в сокращении площади застройки станции, т.к. подземные резервуары блоков хранения топлива располагаются непосредственно под островками безопасности с топливораздаточными колонками. Значительно сокращается так же протяженность инженерных коммуникаций станции. Эта особенность АЗС обеспечивает возможность размещения в плотной городской застройке и на небольших участках земли вблизи автострад.PPPPPPPPPPАвтозаправочные станции "Вертикаль" предназначены для заправки топливом легковых и грузовых автомобилей. АЗС обеспечивает высокую экологическую безопасность и возможность размещения в плотной городской застройке и небольших участках земли вблизи автострад.PPPPPPPPPPP P P P P P P PПримерный комплект поставки АЗС "Вертикаль"Здание операторной (по индивидуальному решению заказчика из модельного ряда зданий операторных)1 шт.Блок хранения топлива БХТ-25 в комплекте с монтажными частями, кабелями и трубопроводами2 шт.Навес над ТРК НМ-2В1 шт.Шкаф управления АЗС1 шт.Уровнеметр "Струна-М"1 шт.Панель силовой электросети1 шт.PPБлок хранения топливаБлок хранения топлива БХТ-25 является основным элементом технологической системы приема, хранения и выдачи топлива, представляет собой цельнометаллический двухкамерный двухстенный резервуар объемом 25 м3 ( 2 x 12,5 м3), оснащенный системой мониторинга количества топлива и состояния резервуара. Конструкция резервуаров рассчитана под заполнение межстенного пространства инертным газом. Блок хранения топлива выполнен в соответствии с НПБ 111-98 <азс. нормы пожарной безопасности.Варианты исполнения АЗС "Вертикаль" с навесом НМ-1ВОдностоечный навес с технологическим оборудованием на 2 вида топливаPPВариант исполнения резервуаров БХТ-25-4, БХТ-25-4С, двухкамерный объемом 2х12.5м3 на 2 вида топливаPВ комплект поставки БХТ-25 входят:дыхательные трубопроводы (3 шт.)сливной трубопровод (2 шт.)топливораздаточная колонка "Нара" (1 шт.)PПримечание: по желанию заказчика блок хранения топлива может комплектоваться колонками импортного производства и изменением установочной рамы и системы трубопроводов.Технические данные блока хранения топливаВместимость резервуара, м325 (12,5 + 12,5)Габаритные размеры, м7,2 x 3,32 x 3,65Масса, кг (без ТРК)8500Способ заполнения блокаЧерез сливную муфту типа МСМИнтервал рабочих температур, 0СОт -40 до +40По заказу АЗС "Вертикаль" может комплектоваться:БХТ-25-1 с ТРК "Нара - 27М1ЭН"БХТ-25-2 с ТРК "Нара - 42-5"БХТ-25-3 с ТРК "Нара - 42-16"БХТ-25-4 БХТ-25-4С с ТРК "Нара - 42-16"Контейнерным блоком управления (S=9.04 или S=17,28 м2, с системой жизнеобеспечения и технологическим оборудованием)Операторной СКП-13 (площадью 38.9м2, в том числе магазин площадью 13.05м2 с системой жизнеобеспечения и технологическим оборудованием).Индивидуальными зданиями заказчика.PТипБХТ-25-1, БХТ-25-2, БХТ-25-3БХТ-25-4, БХТ-25-4С (двухкамерный)Масса, кг52007500Габариты, м6.60х2.28х3.687.05х3.40х3.80PPPУсловные наименования станций при переписке:АЗС "Вертикаль-1" с контейнерным блоком управленияАЗС "Вертикаль-2" с операторной
АЗС блочного типа
Разрабатываемые и выпускаемые предприятием АЗС и оборудование к ним изготавливается с присущим для оборонной техники качеством. Свою работу по разработке и выпуску оборудования для АЗС предприятие строит на следующих принципах:Высокая заводская готовность не требуется предварительной сборкиисключается использование при монтаже сварки и других 'сырых' процессовисключается нанесение защитных антикоррозионных лакокрасочных покрытий при монтажеМодульностьМодульная конструкция оборудования позволяет создать автозаправочные комплексы любой конфигурации в зависимости от конкретных требований заказчика.PИндивидуальностьМногообразие модельного ряда оборудования и различное их сочетание в зависимости от площади земельного участка, требований и возможностей заказчика позволяет создать индивидуальные, присущие только для конкретного заказчика, современные АЗС
Автозаправочные станции
Автозаправочные станции
